一、智能溫室大棚簡介

智能溫室也稱作自動化溫室，是指由計算機控制溫室內的執行器件來改善溫室內的環境，營造適合農作物生長的環境。溫室內的主要系統有可移動天窗、遮陽系統、保溫系統、升溫系統、降溫系統、澆灌系統等自動化設施系統。

智能溫室的控制一般有信號采集系統、中心計算機和控制系統三大部分組成。

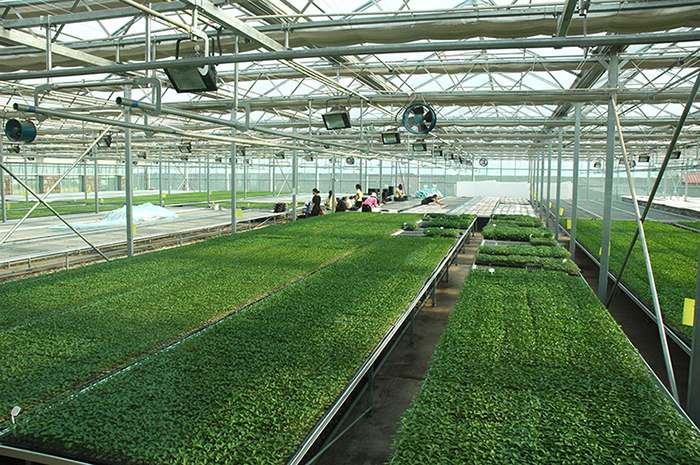

智能溫室

二、智能溫室大棚結構設計

1.溫室結構設計

首先應進行溫室建筑布局、形式、尺寸等方面設計，應考慮結構、機械、覆蓋與支撐材料、荷載、通風、保溫、給排水以及環境調控設備等多種因素，同時還應該考慮本地的地理氣候條件，充分利用自然資源，力圖降低制造成本和運行費用。

其結構框架設計的基本特點

（1）溫室結構布局盡量采用南北棟方式建筑可使太陽直射光平均日總量透過率最高。

（2）溫室覆蓋材料溫室材料透光率對溫室的光照總量有著重要影響，可采用浮法玻璃其透光率可達90%以上。亦可采用超長塑料薄膜（陽光穿透率85%）為覆蓋材料。但其耐用性不高。

PC塑料板在造價、使用年限、透光率等方面是一個不錯的選擇。

（3）溫室的通風應充分利用自然條件，確定溫室開窗的朝向十分重要，如地區全年平均主導風向?yàn)闁|南，則天窗的位置應設在北側。同時還可安裝自然風收集裝置增加溫室內循環，冬天還可在自然風收集裝置上安裝空氣增溫系統，增加內循環的時候還可以增肌溫室內的溫度。

2.溫室運行機構

（1）電力系統可采用工業電網與自發電結合方式充分節省能源與成本。自發電可采取風力發電，風力發電占地少，轉化率高。成本相比太陽能發電低

（2）降溫增濕系統可采取濕簾降溫增濕系統，或者高壓噴霧降溫系統。降溫還應配合風機降溫。

（3）遮陽系統采用移動遮陽慕，進行遮陽。

（4）增溫系統可采取水電共同增溫，或單一增溫系統。水電增溫這是在用熱水增溫與電力增溫結合方式，增加增溫效率，水力增溫則是采用太陽能方式將水升溫，再通過管道進入溫室內增溫。電力增溫則是采用電熱器增溫。

（5）澆灌系統可采用滴灌或霧化澆灌，可充分節省水資源，節省成本，澆灌效率高。具體澆灌方式還應結合農作物特點，具體選定。澆灌系統同時還連接營養增施，通過澆灌方式給農作物增加營養。

三、智能溫室大棚控制系統

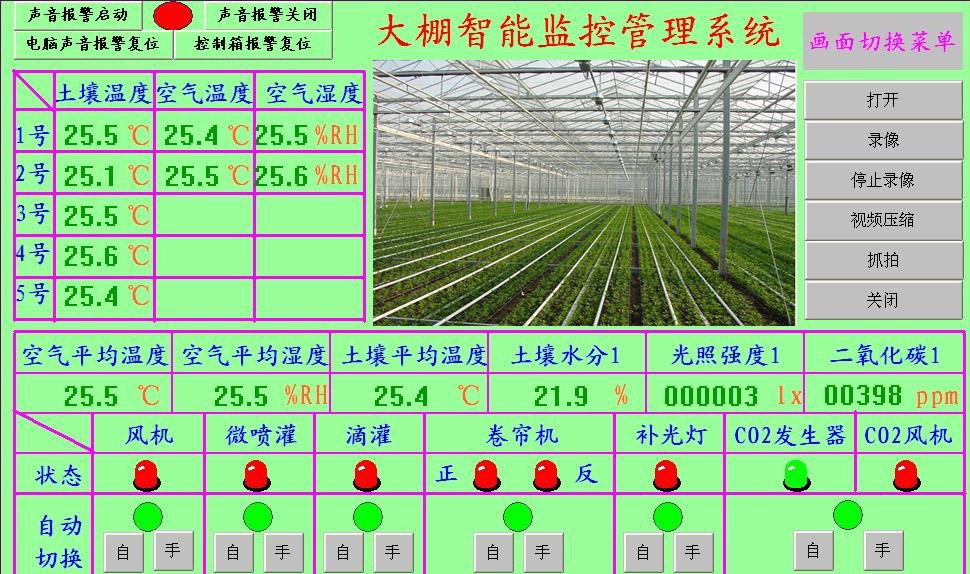

智能溫室大棚控制系統

智能溫室大棚涉及到的技術參數主要有溫度、濕度、CO2濃度、營養液的EC值、光照強度等主要技術參數。

控制系統主要采用過程控制系統。

智能溫室大棚的各技術參數是同外部環境有著密切關系的。當外部環境中的某項技術參數符合棚內要求，則無需對棚內該參數進行調整。所以在選擇控制系統的時候，過程控制系統較為合適。

1.控制系統的主要構成

主要由傳感器、控制器、執行器件、上位機組成。

（1）傳感器主要用于各個技術參數的信息采集。溫度傳感器，棚內溫度傳感器以及棚外溫度傳感器量程：溫度0-60C室外量程：-40-60℃精度：溫度士0.3℃采用非接觸式溫度傳感器，溫度傳感器可采用自帶變送器的溫度傳感器，可以直接將數字信號傳入控制器。濕度傳感器，量程：0-100%RH精度：

濕度±3%RH。主要用于監測棚內空氣濕度和土壤濕度。Co2濃度傳感器，監測棚內co2濃度。EC傳感器主要用于檢測營養液的濃度。光強傳感器，監測棚內光照強度。

（2）控制器智能溫室大棚控制器主要采用PLC其系統構成靈活，擴展容易，以開關量控制為其特長；也能進行連續過程的PID回路控制并能與上位機構成復雜的控制系統如DDC和DCS等，實現生產過程的綜合自動化。使用方便，編程簡單，采用簡明的梯形圖、邏輯圖或語句表等編程語言，而無需計算機知識，因此系統開發周期短，現場調試容易。另外，可在線修改程序，改變控制方案而不拆動硬件。能適應各種惡劣的運行環境，抗干擾能力強，可靠性強，遠高于其他各種機型。綜合PLC這些特點采用它為這能溫室大棚控制器更符合溫室大棚的各項要求。

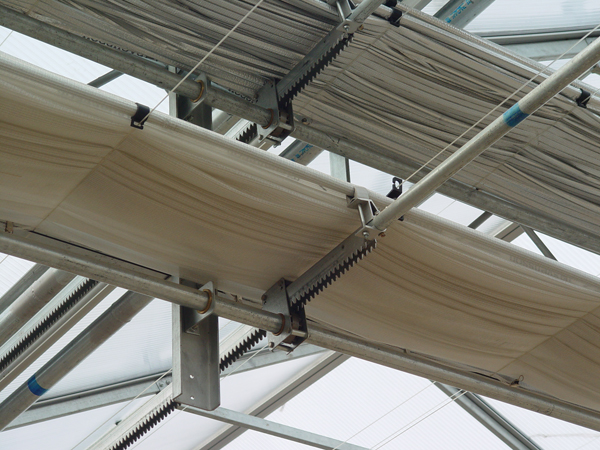

遮陽系統

（3）執行器件主要有風機、濕簾、移動天窗的電機、移動遮陽

慕電機、增溫系統的各個執行元件、澆灌系統的執行元件。

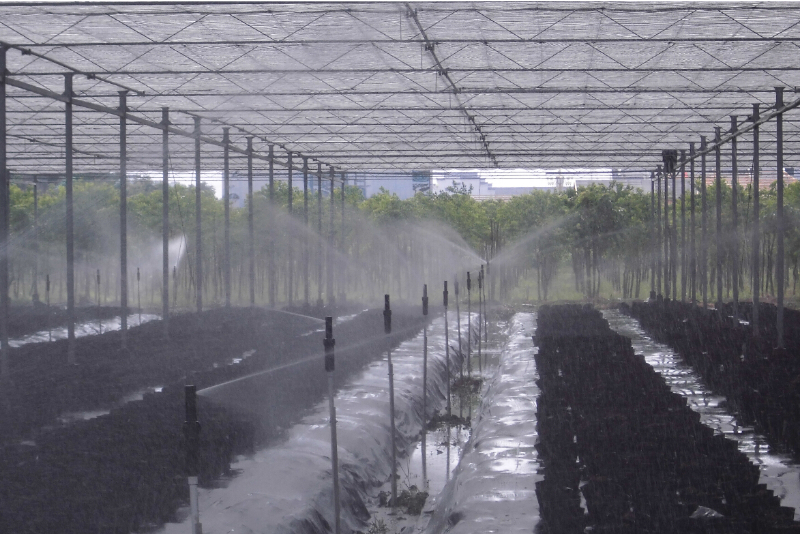

霧化澆灌

（4）上位機設置組態，同控制器連接實時監控各項數據，收集整理傳上來的數據，以及在線修改參數。上位機可以通過串口與PLC連接。當然也可以采用無線方式進行通信，只需有相應的通信協議。而且可以開發APP通過手機驚醒遠距離的監控，與修改參數。

2.具體控制過程
